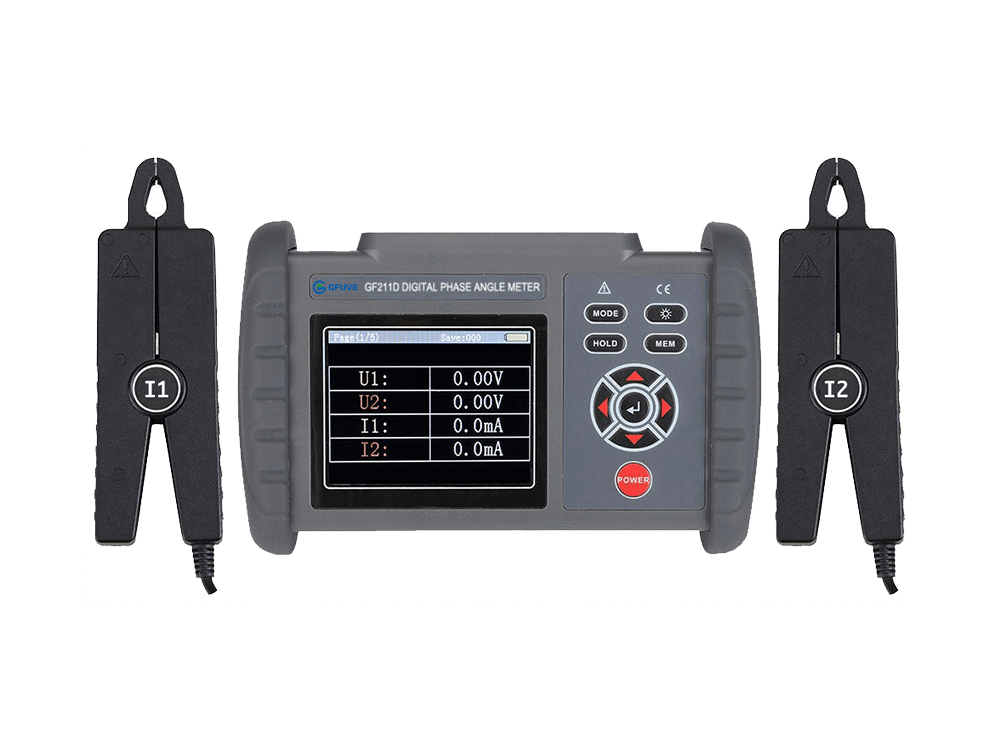

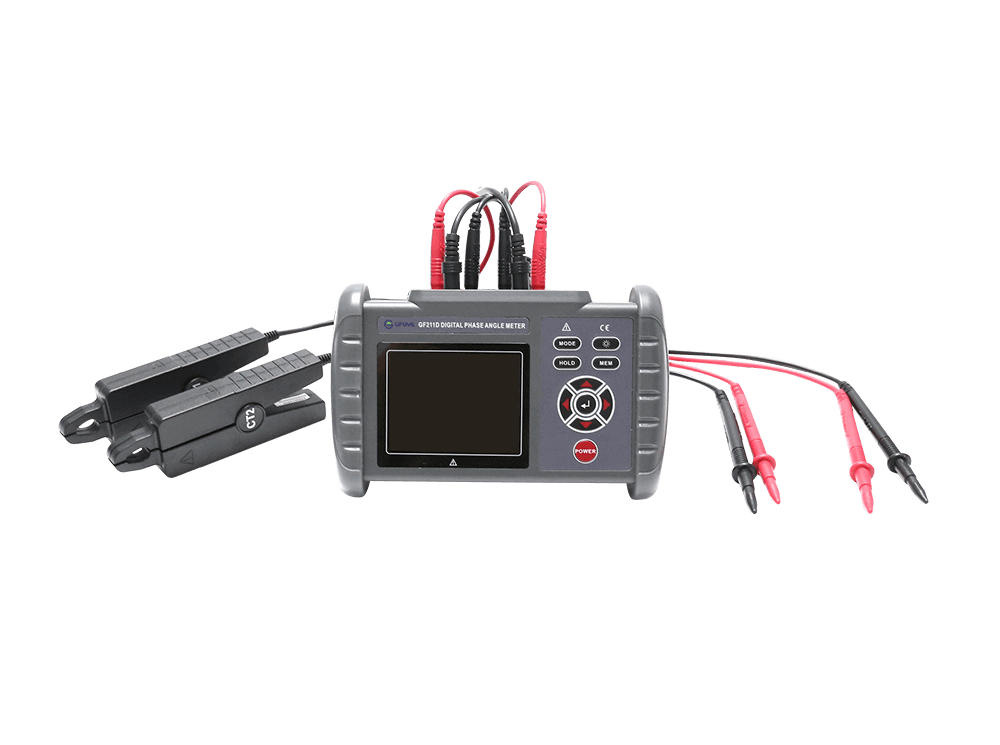

GF211D多功能双钳口数字相位角表是一款多功能便携式仪器。它不仅能测量交流电压，还能测量交流电流。其重要功能是测量两电压间、两电流间或电压与电流间的相位角。电流信号通过钳形电流互感器获取，无需切断电流线。本仪器可识别感性电路与容性电路；直接读取各电流互感器单元间的差动保护相位；检测变压器接线；测量三相电压相序；检验电表接线正确性；评估电能表运行速度。其电流分辨率高，可兼作漏电电流表使用。是电力部门、工厂、矿山、石油化工企业、冶金厂等单位的理想选择。
■ 发电厂；
■ 计量服务中心；
■ 电气工业领域；
■ 电力变压器厂；
■ 工矿企业电气部；
■ 电力工程调试公司；
■ 电力局和电力公司；
■ 变电站继电保护调试；
■ 操作简便；
■ 手持式设计；
■ 现场用功率表；
■ 记录500组测试数据；
■ 测量双通道电压相序；
■ 检测仪表接线是否正确；
■ 大屏高亮背光彩色显示；
■ 识别感性电路与容性电路；
■ 自动检测变压器接线正确性；
■ 高分辨率电流测量，可作漏电表使用；
■ 电流信号通过线夹式电流互感器直接获取；
■ 直接读取各电流互感单元间的差动保护相位；
■ 测量两通道U间、两通道I间或U与I间的相位角；
■ 测量交流电压(U)、交流电流(I)、频率(F)、有功功率(P)、无功功率(Q)、功率因数(PF)等参数；
| 电气参数 | |
|---|---|
| 准确度等级 | 0.5% |
| 电源 | 9V锂电池 |
| 量程 | |
| 相位 | 0-360.0° |
| 交流电压 | 0-600V；双通道U1 U2 |
| 交流电流 | 200mA / 2A / 20A；双通道I1 I2 |
| 频率 | 45-65Hz |
| 有功功率精度 | 0.5%，分辨率0.01W |
| 功率因数 | -1~0~1，分辨率0.001 |
| 矢量 | 有 |
| 液晶显示器 | 3.5英寸彩色液晶屏 |
| 基本错误（在标准操作环境下） | |
| 温度 | 23°C±5°C |
| 湿度 | <65% |
| 波形 | 正弦波失真≤0.5% |
| 频率 | 50±2Hz，60±2Hz |
| 导线位置 | 钳口中心 |
| 相位测量 | 电压：100V±25V 电流：1A±0.2A |
| 相位准确度 | 0.5%FS |
| 电压精度 | |
| 200V | 0.5FS，分辨率0.1V |
| 600V | 0.5FS，分辨率1V |
| 电流精度 | |
| 20A | 0.5FS，分辨率10mA |
| 2A | 0.5FS，分辨率1mA |
| 200mA | 0.5FS，分辨率0.1mA |
| 输入阻抗 | |
| 测量电压时 | 2MΩ |
| 输入电压阻抗 | 测量相位时>120KΩ |
| 相位测量 | |
| 电压量程 | 0-600V |
| 电流量程 | 0.001-20A |
| 附加错误 | |
| 测量相位角、电压和电流 | 小于基准误差 |
| 测量电流 | 由导线远离夹具中心点产生的误差小于基本误差 |
| 安全规范 | |
| 耐电压 | 该仪表在仪表电路与仪表外壳之间可承受1000V（交流正弦波，50Hz或60Hz）电压1分钟；在输入接点U1与U2之间可承受600V（交流正弦波，50Hz或60Hz）电压1分钟。 |
| 绝缘电阻 | 电表电路与电表表面之间以及端子U1与U2之间的电阻均大于100MΩ。 |
| 标准 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
| 机械参数 | |
| 尺寸（宽×深×高）（毫米） | 187×191×51 |
| 重量（千克） | 0.45 |
| 环境条件 | |
| 工作温度 | -10°C至+50°C |
| 储存温度 | -20°C至+70°C |
| 湿度 | 相对湿度≤95%不凝结 |

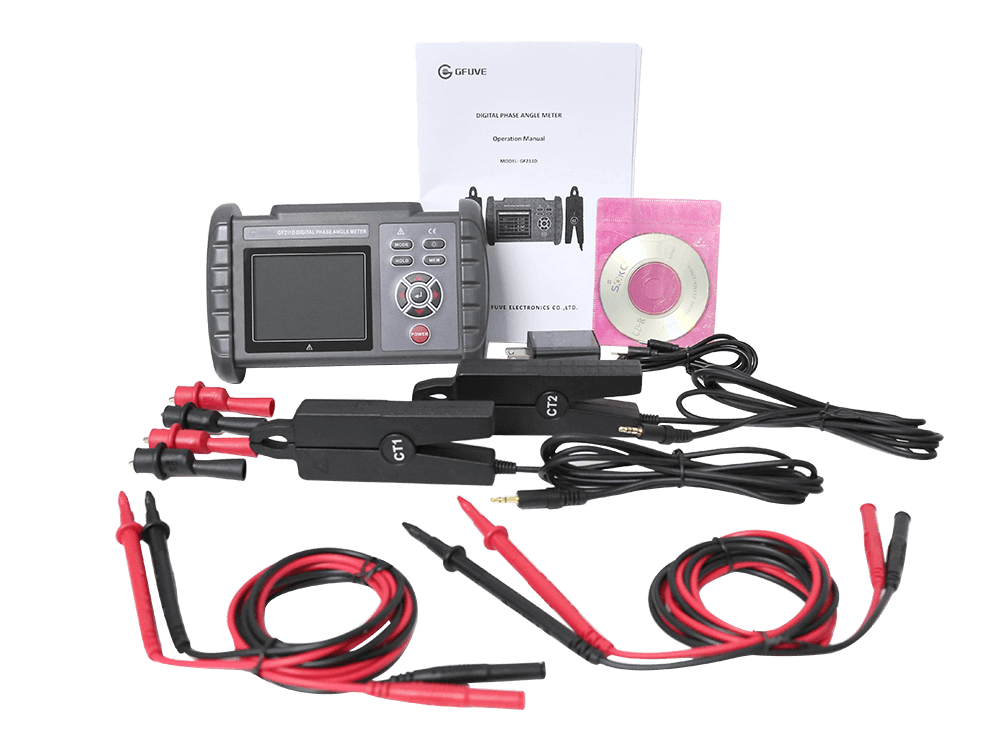

| 附件 | |
| GF211D 数字相位角测量仪 | 1件 |
| 20A 钳形电流互感器 | 2件 |
| 鳄鱼夹 | 2件 |
| 电压线缆(1.5米) | 2件 |
| 用户手册 | 1件 |
| 测试证书 | 1件 |

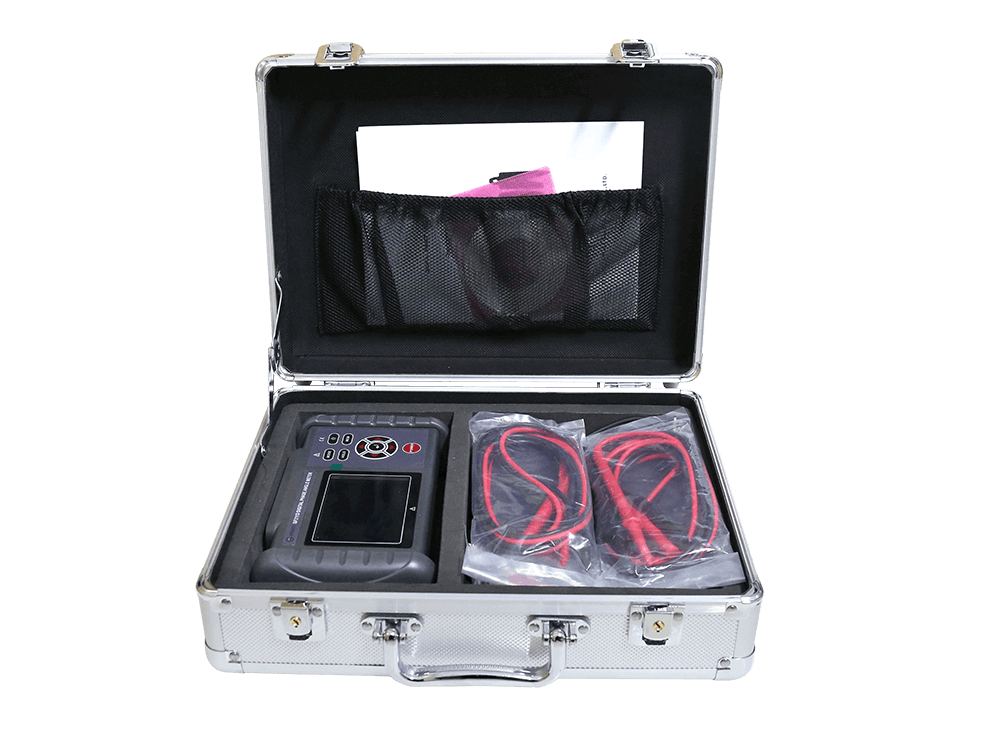

| 便携箱 | 1件 |
