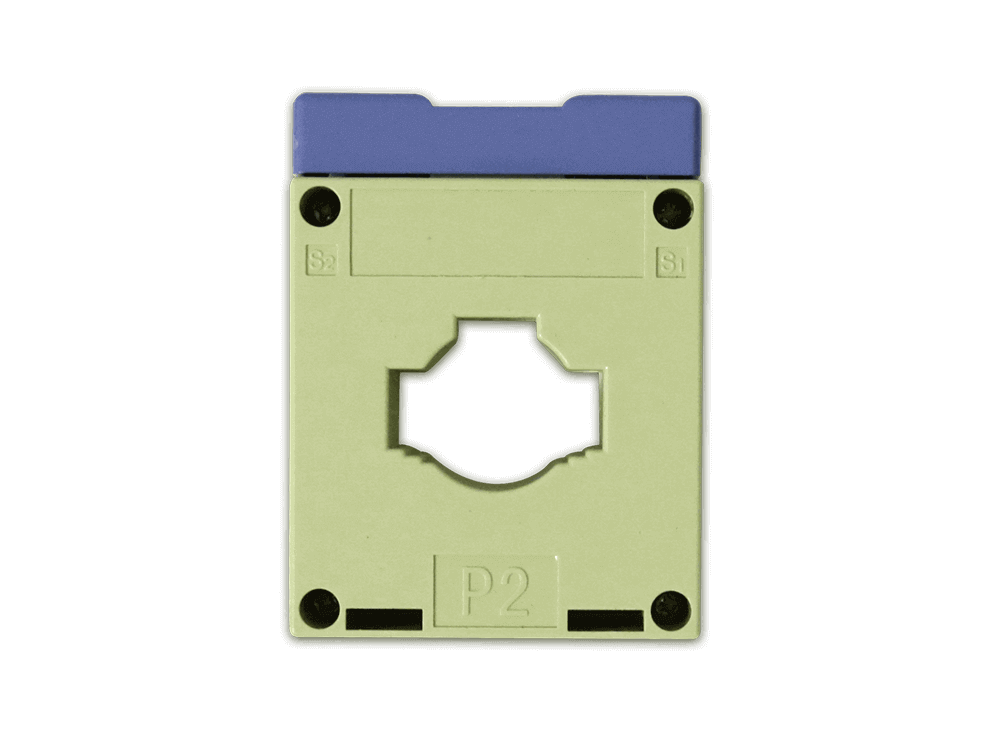

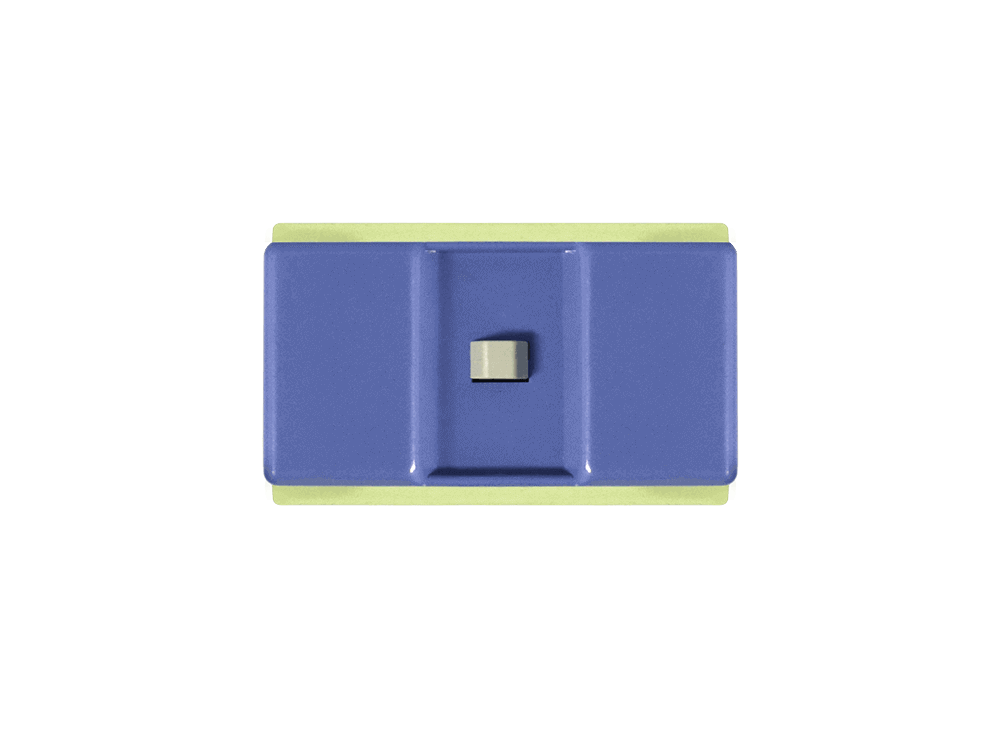

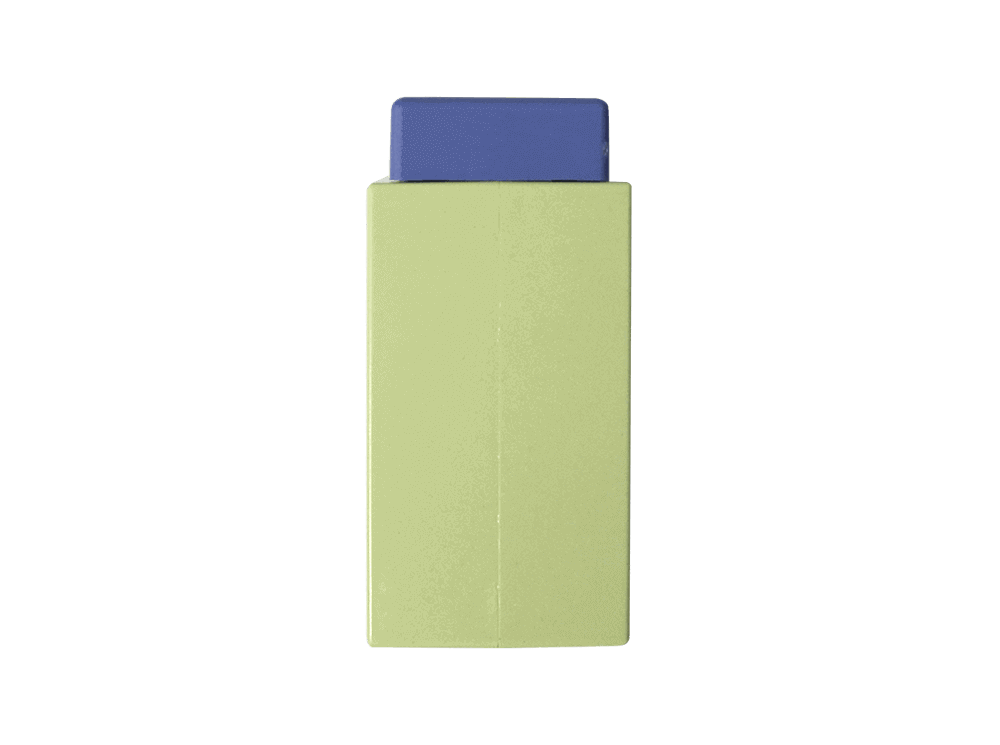

FU-30II100A-300A 窗口式低压低成本电流互感器

FU-30II低压电流互感器是一款低成本的交流窗口式电流互感器，用于测量一次15A至300A的交流电流。此型号具有三个准确度等级（0.2、0.5、1 级），适用于电力设备的测量仪器和保护电路。
本产品额定工作电压为0.72kV，额定工作频率为50Hz或60Hz。
此型号都配有便于安装的附件和可密封的二次端子盖。
本公司所有的电流互感器都严格遵守IEC60044-1、IEC 61869-2、ANSI/IEEE C57.13、IEC 60185、NTC 2205、GB1208-2006、GB20840.1、GB20840.2、JJG1021。

询盘 产品彩页下载 视频

应用

■ 配电计量；

■ 负载中心；

■ 电能质量计；

■ 国家智能电网；

■ 三相平衡控制；

■ 电能表电流测量；

■ 数字故障记录仪；

■ PLC功率测量装置；

■ 各种电力监控系统；

■ HEMS（家庭能源管理系统）；

■ BEMS（建筑能源管理系统）；

■ 用于太阳能和风力涡轮机系统的逆变器；

■ 用于分析建筑和机械性能的数据记录器；

特征

■ 低成本；

■ 额定电压≤0.72kV；

■ 负载2.5VA到5VA；

■ 设计使用10年以上；

■ 夹电缆口径: Φ22mm；

■ 用于功率测量的相位精确；

■ 体积小、体积小、重量轻；

■ 安全且易于安装到配电盘；

■ 准确度等级等级 0.2、0.5、1；

■ 一次测量范围 15A to 300A AC；

■ 通过CE、UL/EN 61010-1 认证；

■ 符合 UL94-V0 标准的隔离塑料外壳；

■ 采用高磁性硅钢，线性好，灵敏度高；

■ 符合IEC60044-1、IEC 61869-2、ANSI/IEEE C57.13、IEC 60185标准；

参数

技术参数
执行标准 IEC/EN60044-1 & IEC61010-1 & IEC61869-2&ANSI C57.13
变比 15: 5，100/5A，200/5A 或 300:5，定制
额定一次输入电流 15-300A
过载能力 1.2 倍额定电流持续
准确度等级 0.2%，0.5%，1%
额定工作电压 720V(0.72kV)
二次输出 1A 或 5A
负载 2.5-5VA
频率 50/60Hz
耐压强度 3KV 50Hz/60Hz/分钟
二次输出方式 接线端子
最大开口口径母排式 30mm x 10mm
最大开口口径电缆 22 mm
机械特性
尺寸(W×D×H) (毫米) 60mm x 67mm x 37mm
重量(g) 280
工作环境
工作温度 -25°C 至 +55°C
相对湿度 0-85%无凝露
海拔 <3500米
使用条件 不允许在存在严重污染、腐蚀性和放射性气体中运行，允许在额定电流下长期运行。

技术数据

型号 FU-30II
用途 测量 穿心匝数
额定一次电流 (AMP) 准确度等级和额定负载(VA)
0.2 0.5 1
15 2.5* 2.5 5
20 2.5* 2.5 4
25 2.5* 2.5 3
30 2.5* 2.5 3
40 2.5* 2.5 2
50 2.5* 2.5 2
60 2.5* 2.5 2
75 2.5* 2.5 1
100 2.5* 2.5 2.5 1
150 2.5* 2.5 2.5 1
200 2.5* 5 5 1
250 2.5* 5 5 1
300 2.5* 5 5 1
*特殊定制
