El instrumento GF312D1 es un medidor de energía de CA de precisión del 0,05 %, utilizado principalmente para comprobar el error de los medidores de energía trifásicos in situ, medir todos los parámetros de CA y la relación y el error de fase del transformador de corriente (TC), y también como medidor de energía trifásico de referencia en el laboratorio. Se utiliza principalmente para comprobar el error de los medidores monofásicos o trifásicos in situ. El calibrador de medidores de energía GF312D1 es una herramienta de prueba ideal para el servicio metrológico de las compañías eléctricas.
■ Medición de U (voltaje) trifásico o monofásico;
■ Medición de la frecuencia de la línea eléctrica;
■ Medición de I (corriente) trifásico o monofásico;
■ Medición de la potencia activa trifásica o monofásica;
■ Medición del factor de potencia trifásico o monofásico;
■ Medición de la potencia reactiva trifásica o monofásica;
■ Medición de la potencia aparente trifásica o monofásica;
■ Prueba de errores generales de dispositivos de medición.
■ Contador de energía trifásico activo o reactivo de referencia;
■ Medición del ángulo de fase entre U e I, U1 y U2 y U3, I1 e I2 e I3;
■ Calibración de errores de contadores trifásicos, monofásicos, activos o reactivos;
■ Prueba de todo tipo de errores de contadores de energía mecánicos y electrónicos;
■ Diseño portátil;
■ Mostrar diagrama vectorial;
■ Mostrar forma de onda de U e I;
■ Medir armónicos de 2 a 64 de U, I;
■ Almacenar y mostrar datos medidos;
■ Analizar y mostrar contenido de armónicos de U e I;
■ Medición de alta precisión, corriente mínima de 1 mA;
■ Tecnología de muestreo sincrónico de tensión y corriente;
■ Medición de la relación variable del transformador de corriente;
■ Medición de la relación o el ángulo de desfase del transformador de baja tensión;
■ Pinza amperimétrica opcional de 5 A, 20 A, 100 A, 200 A, 500 A, 1000 A, 2000 A y 3000 A;
■ Adopta un procesador ARM de 32 bits, un convertidor A/D multicanal de 16 bits de precisión y una pantalla LCD TFT en color de alta resolución;
■ Diseño de circuito de bajo consumo, batería de litio de alta energía, software de gestión de energía inteligente, lo que permite que el instrumento funcione de forma continua hasta 10 horas.
■ Equipado internamente con un transformador de corriente de amplio rango del 0,01 % y puede equiparse con pinzas amperimétricas de varios tipos, amplio rango de medición y alta veracidad;
| Parámetros eléctricos | |
|---|---|
| Clase de precisión | 0,05 %, 0,1 %, 0,2 % |
| Pantalla | 6" TFT (640 × 480) |
| Fuente de alimentación | 220 V ± 10 %, 50/60 Hz. Batería de polímero de litio (tamaño (mm): 110 × 51 × 16, tensión de salida nominal: 7,2 V, capacidad: 5000 mAh). Suministro de línea eléctrica (U1, UN), 85 V-265 V, 50/60 Hz. |
| Puerto de comunicación | RS232 |
| Tensión de prueba | |
| Rango | Fase a neutro 0-480 V (fase a fase 0-830 V) |
| Error | ±0,05 % (30 V-480 V) ±0,1 % (0,01 V-30 V) |
| Deriva de temperatura en la medición de tensión | <8 x 10 E-6/K |
| Deriva de humedad relativa en la medición de tensión | <8 x 10 E-6/RH |
| Estabilidad en la medición de tensión | <50 x10 E-6 |
| Estabilidad a largo plazo en la medición de tensión | <80 x 10 E-6/Año |
| Armónicos | 2.º-64.º |
| Corriente de prueba | |
| Rango (conexión directa) | 0-12 A |
| Error (conexión directa) | ±0,05 % (10 mA-12 A)±0,1 % (1 mA-10 mA) |
| Rango (pinza CT) | 1 mA-120 A |
| Pinza CT |
Modelo: Q13Rango de prueba: 1 mA-120 A Precisión: 0,1 % Relación: 1000:1 Diámetro interno: 13 mm Diámetro externo: 33 mm Cable de conexión: 2,5 m |
| Pinza CT opcional | 5 A, 20 A, 100 A, 200 A, 500 A, 1000 A, 2000 A, 3000 A |
| Etiqueta de color trifásica | L1 = rojo, L2 = amarillo, L3 = azul |
| Error (pinza CT) | ±0,1 % (100 mA-120 A) |
| Deriva de temperatura de la medición de corriente | < 8 x 10 E-6/K @ 10 mA-120 A |
| Deriva de humedad relativa de la medición de corriente | < 8 x 10 E-6/RH@ 10 mA-120 A |
| Estabilidad de la medición de corriente | < 50 x 10 E-6 |
| Estabilidad a largo plazo de la medición de corriente | < 80 x 10 E-6/año |
| Armónicos | 2.º-64.º |
| Error de medición de potencia y energía | |
| Potencia activa (conexión directa) | ±0,05 % (0,1 A-12 A) ±0,1 % (0,01 A-0,1 A) |
| Potencia reactiva (conexión directa) | ±0,1 % (0,1 A-12 A) |
| Error de medición de energía | |
| Energía activa (conexión directa) | ±0,05 % (0,1 A-12 A)±0,1 % (0,01 A-0,1 A) |
| Energía reactiva (conexión directa) | ±0,1 % (0,1 A-12 A) |
| Deriva de temperatura en la medición de potencia/energía | < 15 x 10 E-6/K |
| Deriva de humedad relativa en la medición de potencia/energía | < 12 x 10 E-6/RH@ 10 mA-120 A |
| Estabilidad en la medición de potencia/energía | < 100 x 10 E-6 |
| Estabilidad a largo plazo en la medición de potencia/energía | < 160 x 10 E-6/año |
| Visualización de errores | 5 dígitos con un mínimo de tres decimales XX,XXX % |
| Ángulo de fase | |
| Rango | 0°-360° |
| Resolución | 0,01° |
| Error | ±0,02° |
| Frecuencia | |
| Rango | 40-70 Hz |
| Resolución | 0,001 Hz |
| Error | 0,002 Hz |
| Entrada de impulsos | |
| Canal de entrada | 2 |
| Nivel de entrada | 5-24 V |
| Frecuencia de entrada | Máx. 2 MHz |
| Salida de impulsos | |
| Constante de energía | 180 000 impulsos/kWh, 1800 impulsos/kWh, 180 impulsos/kWh |
| Relación de impulsos | 1:1 |
| Nivel de salida | 5 V |
| Frecuencia de impulsos | Estándar 400 Hz-2,5 kHz, personalizado máx. 10 kHz |
| Scanning head | |
 |
El muestreador está equipado con un soporte que se puede acoplar/instalar en los medidores electrónicos y electromecánicos sometidos a prueba, y el muestreador se puede insertar en el «orificio/ranura» situado en el centro del soporte. Hay 3 indicadores LED de estado: [AUTO]: escanea la placa giratoria del medidor de energía. [MANU]: pulso de entrada manual. [LED]: recibe el pulso de energía LED. |
| Función | La sensibilidad se puede ajustar de forma inteligente según la intensidad de la luz ambiental para garantizar la precisión de la medición. |
| Función | |
| Diagrama vectorial | Sí |
| Forma de onda | Sí |
| Acumulación de energía | Sí |
| Comunicación con PC | Sí |
| Protección contra sobrecargas | Sí |
| Cable y accesorios | |
| Cable de prueba | Cable de prueba de tensión 1 juego Longitud del cable: 2 m (R, Y, B, negro) Cable de prueba de corriente 1 juego Longitud del cable: 2 m (R, Y, B, negro) |
| Enchufe | Tipo de clavija1 juego (4 negros, 2 rojos, 2 amarillos, 2 verdes) Tipo «U» 1 juego (4 negros, 2 rojos, 2 amarillos, 2 verdes) Tipo «Ω» 1 juego (4 negros, 2 rojos, 2 amarillos, 2 verdes) Tipo cocodrilo1 juego (1 negro, 1 rojo, 1 amarillo, 1 verde) |
| Bolsa de accesorios | Sí |
| Parámetros mecánicos | |
| Dimensiones del instrumento (An × Al × Pr) (mm) | 245 × 162 × 60 |
| Peso del instrumento (kg) | 1,6 |

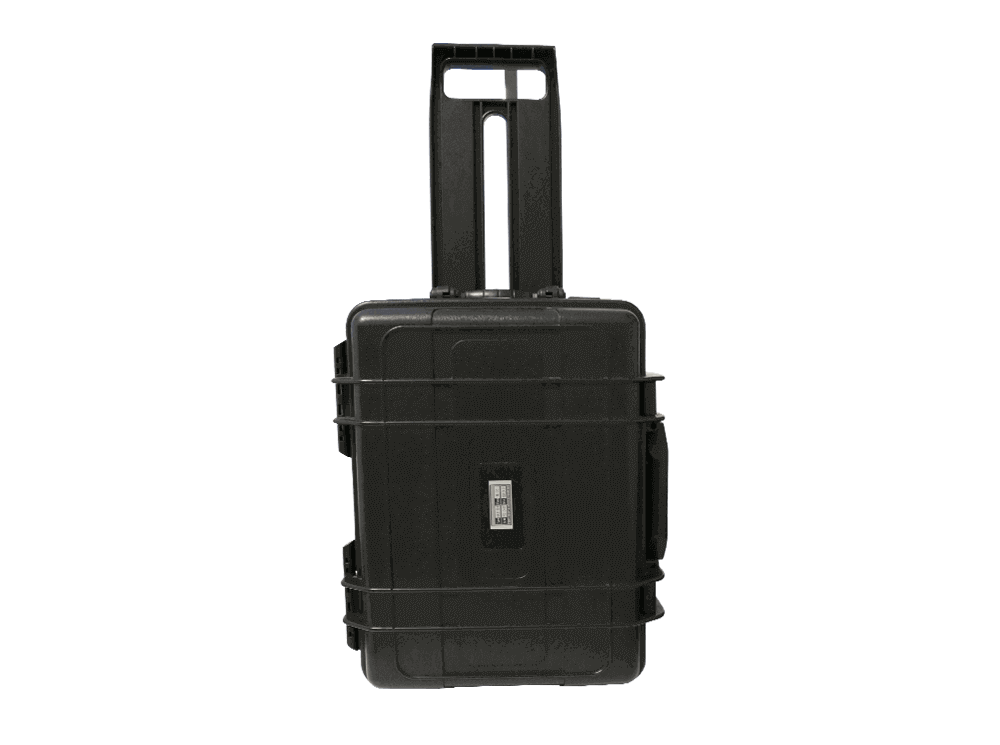

| Dimensiones del maletín de transporte (An × Al × Pr) (mm) | 450 × 320 × 185 |
| Maletín de transporte (kg) | 10,6 |
| Condiciones ambientales | |
| Temperatura ambiente | -10 °C a 55 °C |
| Humedad relativa | 15 %-95 % |
| Nivel de protección ambiental | IP51 |
| Estándar | |
| Protección de aislamiento | IEC61010-1:2001 |
| Medición de energía | IEC60736 |
| Estándar de referencia | IEC 62052-11 IEC62053-21 IEC62053-22 e IEC62053-23 IEC61010-1:2001 |
| Calibración y mantenimiento | |
| Garantía | 3 años |
| Calibración | Servicio de calibración de por vida |
| Intervalo de calibración recomendado | Cada dos años |
